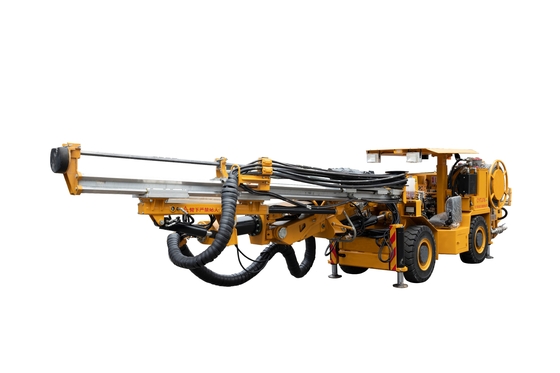

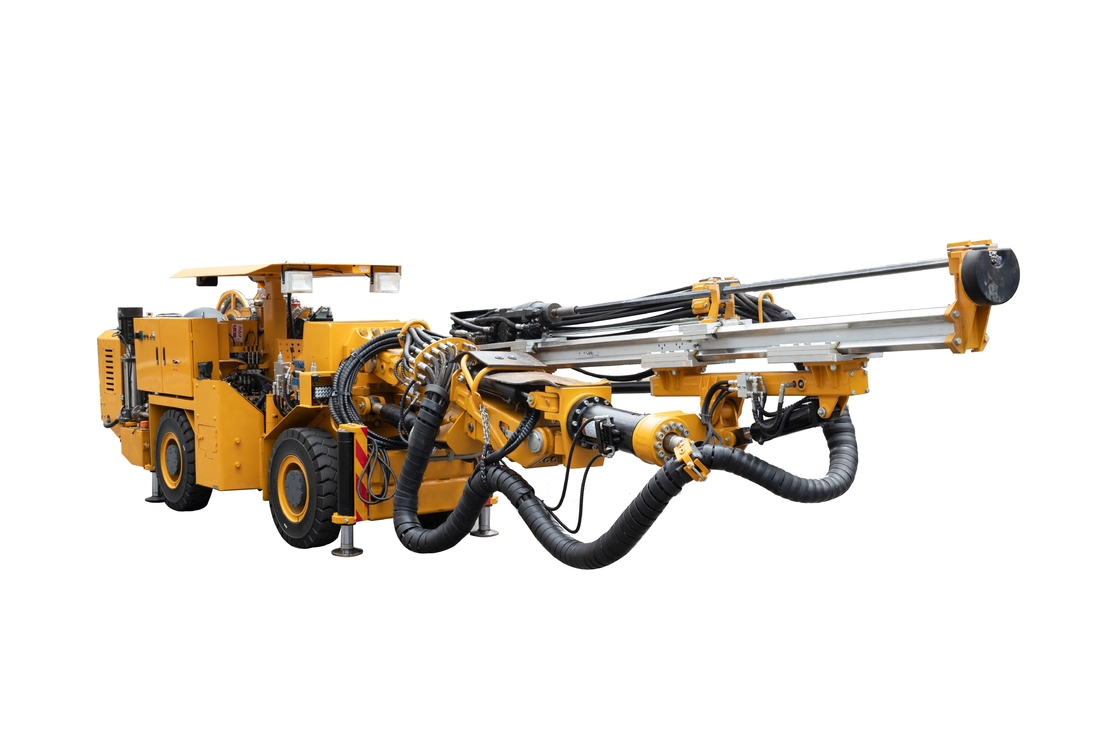

Perforadora frontal de un solo brazo para minería subterránea

Nombre De La Marca:	Jarlo
Número De Modelo:	El CYTJ-76
Cuota De Producción:	1 juego
Precio:	150000-160000 USD
Detalles Del Embalaje:	Contenedor cargado
Condiciones De Pago:	En el caso de las empresas de servicios de telecomunicaciones

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

China National Mining Safety Certificate

Modelo no.:

CYTJ76

Condición:

Nuevo

El motor:

motor de corriente continua

Diámetro del agujero de perforación:

>300m m

Profundidad del agujero de perforación:

Las demás:

Tipo de bits:

acero aleado

Modo de perforación:

De tipo rotativo

Paquete de transporte:

En granel

Marca registrada:

- ¿ Qué pasa?

Origen:

China.

Capacidad de la fuente:

SISTEMA 1000 POR AÑO

Personalización:

Disponible

Servicio postventa:

12 meses

Garantización:

12 meses

Capacidad de la fuente:

1000 juegos/año

Descripción del producto

1.Escenarios aplicables
El vehículo de perforación de excavación hidráulica de minería CYTJ76 es adecuado para la perforación por soplado en minas subterráneas, túneles y talleres subterráneos, especialmente para la excavación de secciones pequeñas.

2.Características técnicas

La anchura de la carrocería del vehículo es de sólo 1,45 m, con un techo de seguridad retráctil. Cuando el techo está en la posición más baja, la altura de la carrocería del vehículo es de sólo 1,8 m.y la conducción y el funcionamiento normales pueden llevarse a cabo a la altura más bajaEl área de trabajo máxima es de 18 m2 (ancho máximo es de 4,5 m, altura máxima es de 5,2 m), el diámetro de perforación es de 41-76 mm, el diseño estructural general es razonable, la resistencia es alta,el ajuste y el mantenimiento son simples y convenientes, el equipo tiene una alta eficiencia operativa y una buena economía.
Debido a su pequeño tamaño, puede pasar sin problemas a través de los túneles de pequeña sección.su eficiencia media de perforación para rocas con F=10-12 es 0.35m/min. El CYTJ76 está equipado con un taladro hidráulico de roca. Con la misma dureza de la roca, al perforar 45 agujeros, puede manejar rocas con F=10-12 con una eficiencia promedio de 2m/min.y la velocidad de perforación es 5.7 veces el de un taladro de 28 manos.
En cuanto a la perforación, dado que el sistema hidráulico puede mantener el haz de propulsión completamente paralelo, la eficiencia de perforación puede alcanzar 5-8 veces la del taladro de roca de pierna de aire.

3.Parámetros

Modelo				CYTJ76
Punto de trabajo			Unidad	Parámetro
Rendimiento general	Boom de la perforación		Unidad	1
	Sección de túnel aplicable		En m2	1.8 por 1.8 por 4.5 por 4.5
	Tamaño del transporte	- ¿ Qué?	En el caso de los	9300 ± 200
		No	En el caso de los	1240 ± 50
		H ((Con techo)	En el caso de los	Más alto: 2450 ± 100
		H ((Con techo)	En el caso de los	Lo más bajo:1800±100
	Min. Río de giro		En el caso de los	En el interior:≤2390
	Min. Río de giro		En el caso de los	Exterior: ≤ 4390
	Modo de vehículo estable en estado de funcionamiento		¿Qué quieres decir?	Las demás:
	Disponibilidad mínima del suelo		En el caso de los	≥ 220
	Ancho de trabajo en estado de funcionamiento estable		En el caso de los	2150
	Peso de la máquina		En kg	8400
	Diámetro de perforación		En el caso de los	φ41-φ76
Sistema de perforación	El tipo		¿Qué quieres decir?	Impacto + rotación
	Modelo		¿Qué quieres decir?	HYD300
	Peso de la máquina		En kg	115
	Distancia entre los bordes		En el caso de los	70
	Tamaño ((L×W×H)		En el caso de los	784 × 140 × 252
	Dispositivo de impacto y mecanismo de rotación	Energía de impacto	J.	250 a 300
		Frecuencia de impacto	HZ	Entre 30 y 50
		Potencia de impacto	En kW	15
		Presión nominal de impacto	MPa	16 y 19
		Flujo de impacto	L/min	Entre 55 y 65
		Torque de rotación	N.m.	Entre 100 y 300
		Rango de velocidad de rotación	r/min	220 a 450
		Presión de trabajo de rotación	MPa	7 a 15
		Flujo de trabajo de rotación	L/min	Entre 40 y 70
Proyector	Modo de propulsión		¿Qué quieres decir?	Cuerdas de alambre para cilindros de aceite
	Profundidad de perforación		En el caso de los	2760
	Fuerza de propulsión máxima		KN	≥ 18 años
	Velocidad de perforación de propulsión		Se aplican las siguientes medidas:	≥ 2150
	Velocidad de propulsión sin carga		Se aplican las siguientes medidas:	≥15000
	Presión de trabajo		MPa	≤ 11 años
Sistema de conducción	Modo de viaje		¿Qué quieres decir?	De ruedas (articuladas)
	Velocidad de conducción	Velocidad	el número de unidades de carga	7 ± 0.7
	Velocidad de conducción	Velocidad baja	el número de unidades de carga	3 ± 0.3
	Ángulo de oscilación del eje trasero		(°)	± 6 ~ ± 8
	Capacidad para escalar		(°)	≥13 ((-13~+13°)
	Motor diésel	Potencia nominal	En kW	48
	Motor diésel	Velocidad nominal	r/min	2200
Motor eléctrico	Motor eléctrico	Potencia nominal	En kW	45
Bombas de aceite hidráulicas	Bomba de aceite (impacto/posición/rotación)	Válvulas de tensión	V.	380
		Corriente nominal	A. No	84.4
		Corriente de arranque	A. No	≤ 450
		Presión nominal	MPa	21
		Presión máxima de trabajo	MPa	23
Dispositivo de trabajo auxiliar	Dispositivo de suministro de aire	Presión de trabajo	MPa	0.3
	Dispositivo de suministro de aire	Flujo nominal	L/min	350
	Dispositivo de suministro de agua (abastecimiento de agua externo)	Presión de trabajo	MPa	1.2
		Flujo nominal	L/min	70
